توضیحات

امروزه با توجه به گسترس استفاده از شبکه های کابلی و بخصوص در شبکه های توزیع برق فشار ضعیف هوایی توجه به حفاظت و ایمنی این خطوط را بیش از گذشته لازم می دارد. این خطوط امروزه با استفاده از کابل های آلومینیوم به هم تابیده شده یا به اصطلاح کابل خودنگهدار بهره برداری می شود. لذا در نگاه اول با توجه به تغییر جنس هادی از مس به آلومینیوم و همچنین وجود روکش عایق نسبت به خطوط 5سیمه در گذشته، ما را بر آن داشته تا نگاهی عمیق تر در خصوص حفاظت از این نوع خطوط داشته باشیم.

با توجه به دمای گداخت و استحکام مکانیکی پایین تر هادی آلومینیومی نسبت به هادی مس و همچنین روکش عایقی پلی اتیلن کراس لینک XLPE آن، نشان دهنده ی طراحی و بررسی تجهیزات حفاظتی جدیدتر و با تنظیمات حرارتی و اتصال کوتاهی متفاوت نسبت به شبکه های توزیع هوایی بدون روکش می باشد.

همانگونه که تمامی مهندسان رشته ی برق به این موضوع واقف هستند، بهترین تجهیز حفاظتی از لحاظ قدرت قطع و یا عملکرد سریع، فیوز می باشد. فلذا بهترین تجهیزی که می تواند حفاظتی مناسب را در یک مدار ایجاد کند، فیوز می باشد و جهت قطع و وصل راحت هر فیوز نیاز به کلید فیوز آن می باشد.

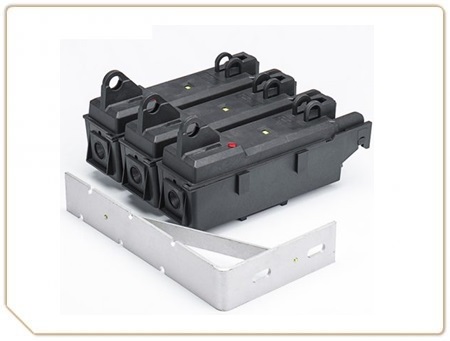

کلیدفیوز های شرکت ایستا توان اتصال بر مبنای حفاظت از شبکه های کابل خودنگهدار به جهت حفاظت اضافه بار و اتصال کوتاه در ابتدای فیدر یا نقاطی خاص که احتمال عمل نکردن کلیدهای اصلی تابلو زیر ترانسفورماتور می باشد و همچنین با توجه به قابلیت استفاده از تیغه به جای فیوز می توان از این کلیدفیوز ها جهت رینگ شبکه خودنگهدار نیز استفاده کرد. همچنین بوسیله ی همین کلیدفیوزها میتوان می توان نقاطی از شبکه را که این کلیدفیوزها در آن نقطه نصب شده در زمان تعمیرات و عملیات جهت ایمنی هرچه بهتر ارت موقت (اتصال زمین) نمود. همچنین کلیدفیوزهای این شرکت جهت بهره برداری و عیب یابی راحتر دارای نشانگر ذوب و وجود فیوز (LED&Flag) می باشند.

این کلیدفیوز‌ها در رنج های 160 آمپر و 250 الی 400 آمپر مطابق استاندارد IEC 60947-3 تولید می شود. لازم به ذکر است که با توجه به اینکه این کلیدها در روی تیرهای برق (پایه برق) نصب می شوند، الزامات حفاظتی نصب در بیرون ( ضدبارانIP33) و ضد اشعه فرابفش خورشید(Anti UV) را دارند. استفاده از این کلید فیوزها در مواردی که امکان نصب تابلوهای زمینی وجود ندارد الزامی است. تجهیزات مذکور عموماً از نوع چهار پل و با امکان قطع و وصل همزمان سه فاز و روشنایی معابر ( و یا نول) می باشند.

به طور خلاصه کاربرد های کلیدفیوز در شبکه های خود نگهدار :
1. حفاظت خط اصلی
2. حفاظت خط انشعابی
3. رینگ خطوط اصلی از دو پست مختلف
