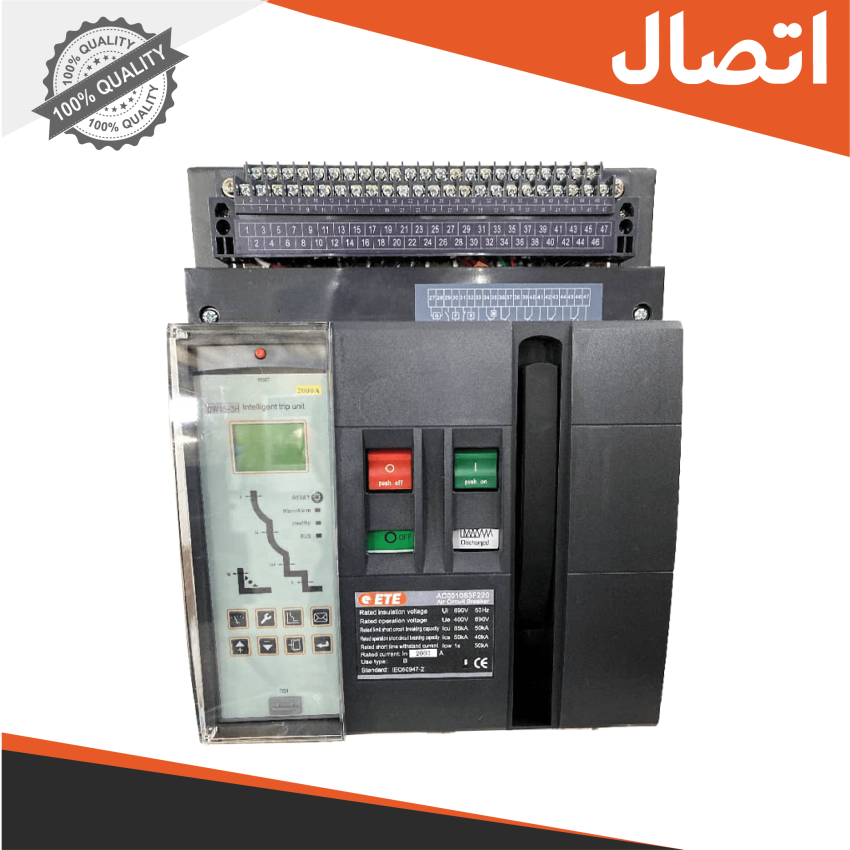

توضیحات
| مدل | RHW1-1000 | RHW1-2000 | RHW1-3200 | RHW1-4000 | RHW1-6300 | |||||||
| جریان فریم In(A) | 1000 | 2000 | 3200 | 4000 | 6300 | |||||||
| مشخصات الکتریکی | ||||||||||||
| تعداد پل | 3P | 4P | 3P | 4P | 3P | 4P | 3P | 4P | 3P | 4P | 3P | |
| فرکانس نامی Hz | 50 | 50 | 50 | 50 | 50 | |||||||
| ولتاژ کار نامی Ue(V) | 400/690 | 400/690 | 400/690 | 400/690 | 400/690 | |||||||
| جریان نامی (A) در 40c ̇ | 200,400 630,800, 1000 |
630,800, 1000,1250, 1600,2000 |
2000,2500 ,3200 |
3200,3600 ,4000 |
4000, 5000 |
6300 | ||||||
| ولتاژ عایقی Ui(V) | 800 | 1000 | 1000 | 1000 | 1000 | |||||||
| ولتاژ ضربه قابل تحمل Uimp(kV) | 8 | 12 | 12 | 12 | 12 | |||||||
| جریان نامی قطب نول In(A) | 100% | 100% | 100% | 100% | 100% | |||||||
| نوع قدرت قطع | – | M | H | – | – | – | ||||||
| Icu (KA) | 400V | 50 | 85 | 100 | 100 | 120 | ||||||
| 690V | 30 | 50 | 65 | 65 | 80 | |||||||
| Ics(KA) | 400V | 35 | 50 | 60 | 65 | 65 | 80 | |||||
| 690V | 25 | 40 | 50 | 50 | 70 | |||||||
| Icw(1s) | 400V | 35 | 50 | 65 | 65 | 65 | 85 | |||||
| 690V | 25 | 40 | 50 | 50 | 65 | |||||||
| زمان عملکرد | جداسازی | 23-32 | 23-32 | 23-32 | 23-32 | 23-32 | ||||||
| خاموش کردن | <70 | <70 | <70 | <70 | <70 | |||||||
| طول عمر مکانیکی | بدون سرویس نگهداری | 15000 | 10000 | 5000 | 5000 | 3000 | ||||||
| با سرویس نگهداری | 30000 | 20000 | 10000 | 10000 | 6000 | |||||||
| طول عمر الکتریکی | 400V | 6000 | 6500 | 3000 | 1500 | 500 | ||||||
| 690V | 3000 | 3000 | 1500 | 750 | 300 | |||||||
| عملکرد جداسازی (کشویی) | دارد | دارد | دارد | دارد | دارد | |||||||
| حفاظت | ||||||||||||
| کنترلر هوشمند | دارد | دارد | دارد | دارد | دارد | |||||||
| قابلیت حفاظت N (3P+N or 4P) | ندارد | ندارد | ندارد | ندارد | ندارد | |||||||
| اتصالات و نصب | ||||||||||||
| رده بهره برداری | B | B | B | B | B | |||||||
| رده نصب | کلید(همراه با مدار اولیه) | IV | IV | IV | IV | IV | ||||||
| مدارکمکی(به جز سیم پیچ اولیه) | III | III | III | III | III | |||||||
| میزان آلایندگی | 3 | 3 | 3 | 3 | 3 | |||||||
| روش نصب | عمودی / افقی | عمودی / افقی | عمودی / افقی | عمودی / افقی | عمودی / افقی | |||||||
| نوع ورودی | بالا / پایین | بالا / پایین | بالا / پایین | بالا / پایین | بالا / پایین | |||||||
| روش نصب | ثابت(3و4) | کشویی(3و4) | ثابت(3و4) | کشویی(3و4) | ثابت(3و4) | کشویی(3و4) | ثابت(3) | کشویی(3و4) | ثابت(3و4) | کشویی(3) | ||
| ابعاد خارجی | W | 274/344 | 284/354 | 362/457 | 407/500 | 422/537 | 435/550 | 537 | 550/790 | 813/928 | 928 | |
| D | 289 | 373 | 373 | 461 | 363 | 494 | 424 | 494/504 | 504 | 504 | ||
| H | 315 | 362 | 402 | 432 | 402 | 432 | 402 | 432/452 | 433 | 433 | ||
