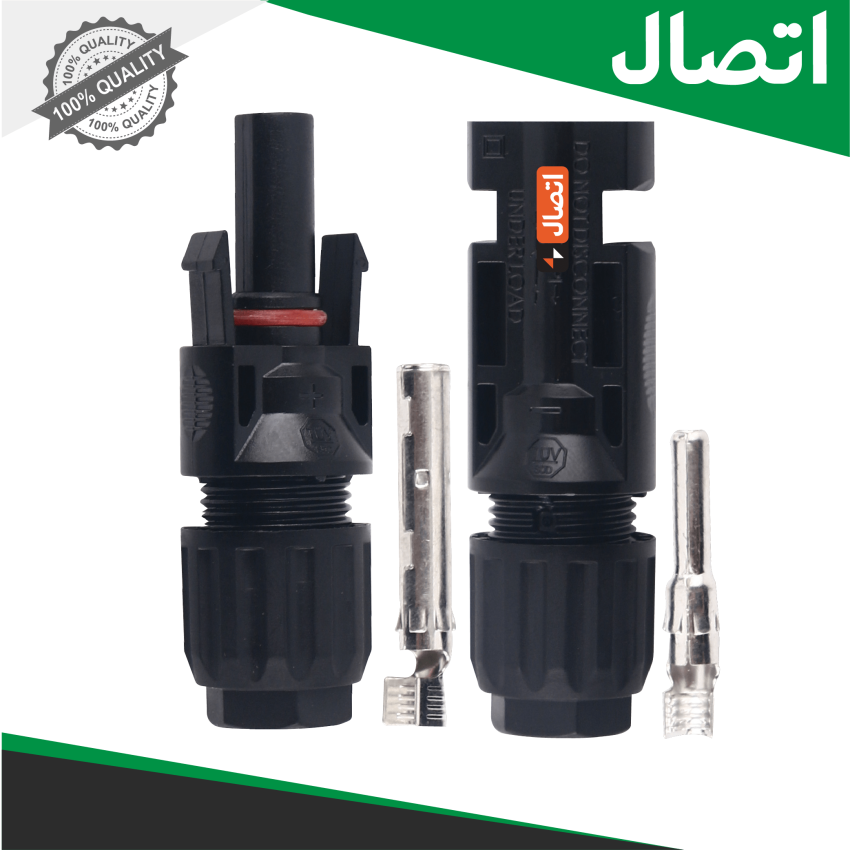

کانکتورهای mc4 استانداردترین نوع کانکتور DC برای اتصال پنل‌های خورشیدی است. این نوع کانکتور تقریباً در تمام سیستم‌های خورشیدی مدرن استفاده می‌شود، مخصوصاً در پنل‌هایی که به صورت سری یا موازی به هم متصل می‌شوند.
| مشخصات فنی | |
| مواد عایق | PC / PV40Z |
| جنس کنتاکت | مس قلع اندود |
| مقاومت کنتاکت | کمترا ز 5 میلی اهم |
| ولتاژ نامی | PC 1000VDC or PV40Z 1500VDC |
| جریان نامی | 30A |
| مقاومت کششی | 100N |
| رنج دمایی | [ -40 +85] |
| سایز کابل | [ 2.5 6] mm² |
| درجه حفاظت | IP67 |
| کلاس حفاظتی | II |
| کلاس ضد آتش | UL94 – V0 |
| جنس عایق | pc یا pv40z |
|---|---|
| جنس اتصال | مس با روکش قلع |
| مقاومت تماس | کمتر از 0.5 اهم |
| ولتاژ نامی | 1000 ولت DC برای نوع عایق PC 1500 ولت DC برای عایق از نوع pv40z |
| جریان نامی | A۳۰ |
| مقاومت کششی | 100 نیوتون |
| دمای کاری | -40 تا +85 درجه سانتی گراد |
| سطح مقطع کابل | mm2 2.5 تا 6 |
| درجه حفاظت | 67IP |
| کلاس ایمنی | CLASS II |
| نوع | یک به چهار, یک به دو, یک به سه, یک به یک |
