برقگیرهای DC که به آن‌ها SPD (Surge Protective Device) نیز گفته می‌شود، تجهیزاتی هستند که برای محافظت از سیستم‌های الکتریکی در برابر ولتاژهای ناگهانی و گذرا (مثل صاعقه یا نوسانات ناشی از قطع و وصل بار) طراحی شده‌اند. در سیستم‌های فوتو ولتائیک (PV) یا خورشیدی که با جریان مستقیم (DC) کار می‌کنند، استفاده از این نوع برقگیرها برای محافظت از تجهیزات مانند پنل‌ها، اینورترها و تابلوهای DC حیاتی است.

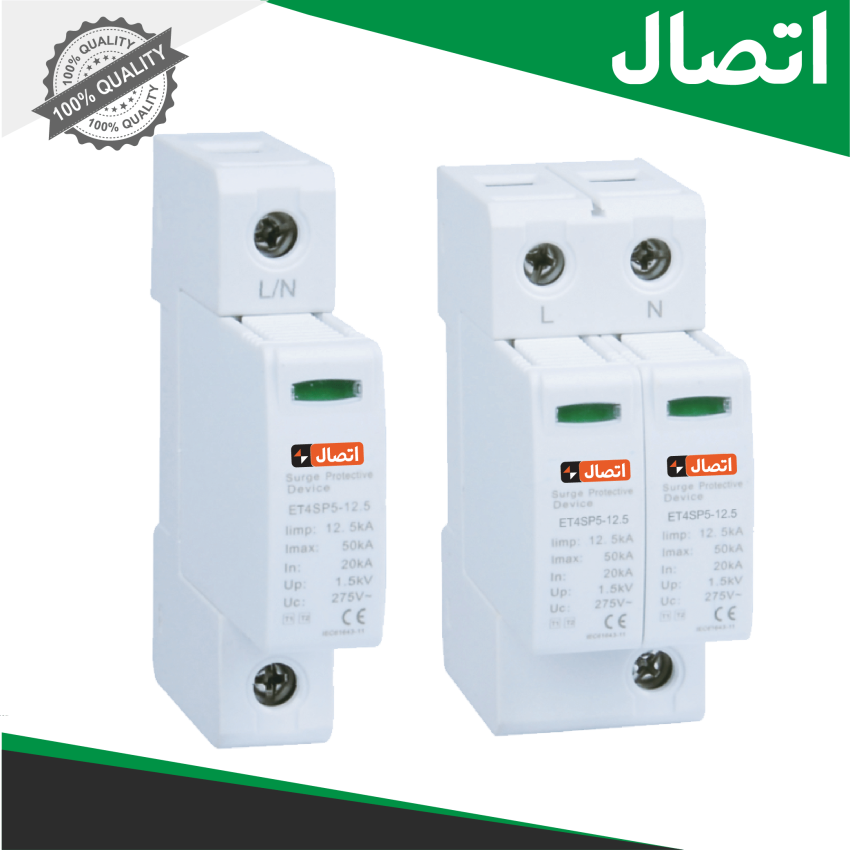

برقگیرهای فتوولتائیک شرکت ایستا توان اتصال، دارای محافظت ولتاژی مطمئن، ویژگی‌های ایمنی پایدار در برابر اضافه‌بار و توانایی بسیار بالا در تخلیه جریان‌های ضربه‌ای می‌باشد. این سری محصولات قابلیت استفاده به‌عنوان محافظ صاعقه در سیستم توزیع برق DC برای نیروگاه‌های خورشیدی را دارد.
این محصولات مطابق با استانداردهای CGC/GF 026:2013 و EN50539-11:2013 طراحی و تولید شده‌اند.
| مدل | مشخصات فنی | ||
| ولتاژ کاری نامی Uo(v) | 600VDC, 1000VDC, 1200VDC, 1500VDC | ||
| حداکثر ولتاژ کاری مداوم Uc(V) | 600VDC, 1000VDC, 1500VDC | ||
| جریان تخلیه نامی In(KA)(8/20µs) | 20 , 30 | ||
| جریان ضربه ای Imax(KA)(10/350µs) | 40 , 60 | ||
| جریان ضربه Iimp (KA) | 12.5 | ||
| مقدار شارژ الکتریکی Q (As) | 6.25 | ||
| ظرفیت محدودکنندگی انرژی (W/R) | 39kj/ohms | ||
| سطح ولتاژ حفاظتی Up (KV) | 1.8 | ||
| زمان پاسخ TA | 25ns | ||
| حداکثر مقدار فیوز پشتیبان | 200A gL/gG | ||
| سایز سیم ترمینال | 4mm2 – 35mm2 | ||
| کلاس حفاظتی | IP20 | ||
| مواد | PA66 | ||
| درجه ضد اشتعال | مطابق با استاندارد UL94-V0 | ||
| ولتاژ نامی | 800-1500 ولت |
|---|---|
| جریان تخلیه نامی | 20 کیلو آمپر |
| حداکثر جریان تخلیه | 40 کیلو آمپر |
| سطح مقطع پیشنهادی سیم زمین | mm2 16 |
| درجه حفاظت | 20IP |
| دمای کاری | -40 تا +80 درحه سانتی گراد |
